Втулка PERT 110 мм sdr 11 под фланец

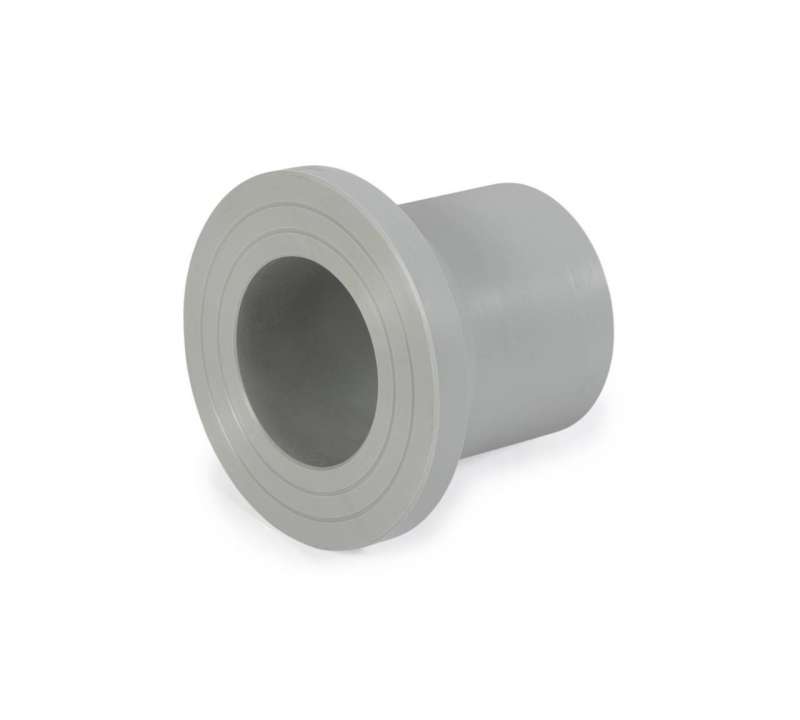

Втулка PERT под фланец 110 мм sdr 11

В строительстве трубопроводов часто применяются фланцевые соединения. Они обеспечивают герметичность и прочность собираемых инженерных конструкций. Основным элементом соединения является фланец. Эта деталь представляет собой металлический диск и обеспечивает прочное и плотное разъемное соединение. Свое применение фланец нашел в отрасли трубопроводного транспорта, коммунального хозяйства. Благодаря использованию различных материалов для его изготовления, он становится практически универсальным элементом трубопроводных конструкций.

Полиэтиленовая втулка PERT под фланец применяется для присоединения трубы ПЭ к стальной трубе через фланцевое соединение, а также крепежа к регулирующей или запорной арматуре.

Зачем нужна втулка PERT под фланец?

Втулка PERT является концевым элементом. Это значит, что с ее помощью можно осуществить такие работы, как подведение трубы, изготовленной из полиэтилена, к арматуре (стальной или запорного типа). Характерная особенность втулки состоит в том, что она представляет собой единственный в своем роде элемент, который играет роль бурта между прижимным фланцем и ответным фланцем стального трубопровода. Вместо фланца могут выступать задвижка и клапан запорного типа.

Общеизвестно, что полиэтиленовые краны шарового типа, предназначенные для установки под землей, обойдутся в значительную сумму, поскольку их стоимость гораздо выше задвижек, сделанных из чугуна или стали. Кроме того, полиэтиленовые краны производятся ограниченного диаметра – до 315 мм. Если же использовать втулки, появляется возможность в несколько раз уменьшить стоимость работ по устройству трубопроводов при монтаже запорной системы. Это особенно заметно, если при работе применяются трубы и задвижки большого диаметра.

Среди втулок из PERT выделяют 2 группы:

Сегментные втулки ПНД — Такие втулки представляют собой сваренные встык элементы из ПНД, частично или полностью состоящие из трубы PERT.
Литые фитинги PERT - отличаются от сегментных тем, что они изготовлены методом литья под давлением и не имеют сварных швов. Фитинги больших диаметров иногда производят методом литья с последующей механической обработкой.

Принцип использования данного фитинга заключается в обеспечении упора для фланца, надетого на втулку и исключающего возможность разъединения узла во время его эксплуатации. Используют втулку под фланец в местах перехода полиэтиленового трубопровода на задвижке или стальную трубу, при наличии на ней ответного фланца.

Втулка PERT под фланец используется совместно с прижимным фланцем, который должен иметь более широкий внутренний диаметр, чем обычный стандартный фланец. Необходимость в расточке внутренней части фланца, заключается в наличии усиливающего расширения полиэтиленовой части втулки у основания бурта, мешающее плотно прилегать фланцу к прижимной части.

После установки втулки на трубе, при помощи стального фланца и болтов с гайками, труба присоединяется к задвижке, а бурт на втулке не дает фланцу соскочить при эксплуатации трубопровода при рабочих и максимальных давлениях.

Использование втулок PERT

Монтаж втулок PERT выполняется достаточно просто, ведь все современные элементы соединительной арматуры стремятся к упрощению использования. Это экономит время и средства в момент создания трубопровода, а также позволяет достичь длительной эксплуатации системы без проблем. Выгоды монтажа разнотипных элементов системы с помощью втулок следующие:

полная герметичность мест соединения и отсутствие рисков внезапной поломки;
система не нуждается в обслуживании, любые неполадки можно быстро исправить;
монтаж ПНД элементов трубопровода быстрый и весьма простой;
в наличии у поставщика можно отыскать большой спектр диаметров втулок.

При организации трубопровода для жидкой или парообразной рабочей среды можно положиться на качество и надежность литых пластиковых втулок под фланец на местах соединения. Данные элементы помогут организовать надежную и долговечную систему трубопровода.

Втулка PERT литая: характеристики.

Диаметр, d	l, мм	L*, мм	I1, мм	Расчетная масса детали в (кг) при допустимых значениях SDR
Диаметр, d	l, мм	L*, мм	I1, мм	SDR 11	SDR 13,6	SDR 17
втулка 50	50	83	12	0,11	-	0,11
втулка 63	50	100	14	0,2	0,2	0,2
втулка 90	75	147	17	0,51	-	0,37
втулка 110	75	150	20	0,72	0,65	0,6
втулка 160	115	190	30	1,75	1,62	1,32
втулка 180	115	190	30	1,95	-	1,37
втулка 200	115	180	32	2,78	-	2,1
втулка 225	115	180	34	3,19	2,68	2,25
втулка 250	135	208	50	4,34	-	3,3

Группа компаний ООО "АОС" поставляет втулки пнд (пэ) следующих размеров:

Втулка PERT (ПЭ) 50 мм литая
Втулка PERT (ПЭ) 63 мм литая
Втулка PERT (ПЭ) 90 мм литая
Втулка PERT (ПЭ) 110 мм литая
Втулка PERT (ПЭ) 160 мм литая
Втулка PERT (ПЭ) 180 мм литая
Втулка PERT (ПЭ) 200 мм литая
Втулка PERT (ПЭ) 225 мм литая
Втулка PERT (ПЭ) 250 мм сварная
Втулка PERT (ПЭ) 280 мм сварная
Втулка PERT (ПЭ) 315 мм сварная

Труба PERT и фитинги PERT купить и задать интересующие вас вопросы, можете у наших менеджеров, сделав запрос на электронную почту или позвонив в офис по телефону 8 800 234-37-99
