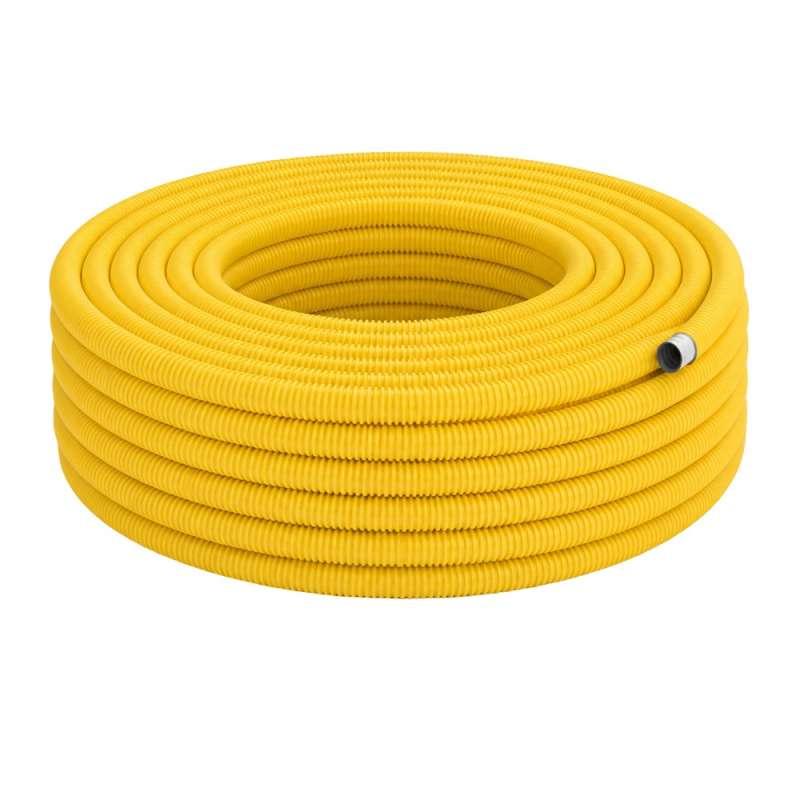

Труба гофрированная из нержавеющей стали 20А для газа с ПЭ покрытием

Труба гофрированная из нержавеющей стали 20А отожженная в полиэтиленовой оболочке.

Гофрированные трубы действительно являются универсальным решением для различных инженерных систем благодаря своим уникальным свойствам.

Нержавеющая гофрированная труба 20А с условным диаметром 3/4 дюйма отожжённая в полиэтиленовой оболочке 0,6 мм– универсальный продукт для обустройства инженерных коммуникаций. Отличная гибкость гофротрубы отожженной позволяет монтировать трубы и системы отопления в сложных условиях.. Эта оболочка выполняет функцию электроизоляции, что позволяет использовать трубу для безопасной транспортировки газа. Кроме того, полиэтиленовая оболочка обеспечивает дополнительную защиту от механических повреждений и воздействия окружающей среды, тем самым увеличивая срок службы изделия. Нержавеющие гофрированные трубы в полиэтиленовой оболочке для газа — это изделия, которые используются в системах газоснабжения, включая подземные трубопроводы, а также для подключения бытовых и промышленных приборов, работающих на газе. Диаметры: от 15 до 25 мм (наружный), Рабочее давление: 10–25 бар. Температурный диапазон: от −0 °C до +100 °C.

Преимущества гофрированной трубы из нержавеющей стали

высокая коррозионная стойкость, устойчивость к гидроударам и перепадам давления, возможность монтажа без сварки, хорошая теплоотдача

Виды гофрированной трубы из нержавеющей стали

Существует два основных вида гофрированных труб из нержавеющей стали:

Отожжённые — проходят дополнительный нагрев после формирования гофры, благодаря чему металл становится более пластичным. Такие трубы легко гнутся руками, хорошо держат форму после изгиба и подходят для сложных трасс и тёплого пола.
Неотожжённые — более жёсткие и упругие, лучше сохраняют прямолинейность, поэтому их часто используют на протяжённых прямых участках. Визуально отличить два вида практически невозможно, разница проявляется только при изгибе.

Также существуют трубы в полиэтиленовой оболочке, которая защищает металл от механических повреждений, изолирует электрически и позволяет прокладывать трубу в грунте и в стяжке.

Характеристики гофрированной трубы из нержавеющей стали

Некоторые технические параметры гофрированных труб из нержавеющей стали:

Диаметры: от 8 до 50 мм (наружный), с шагом в 2 мм.
Рабочее давление: 10–25 бар (зависит от типа трубы и фитинга).
Температурный диапазон: от −50 °C до +250 °C.
Минимальный радиус изгиба: 30–60 мм (зависит от диаметра и толщины стенки).
Длина бухты: от 10 до 100 м.

Марки сталей: например, AISI 304 — универсальный сплав с хорошей коррозионной стойкостью, AISI 316 — содержит молибден, что увеличивает стойкость к кислотам и солям.

Номинальный размер		8A	12A	15A	18A	20A	25A	32A	40A	50A
Наружный диаметр, d1		12.7 мм	16.2 мм	17.8 мм	20.2 мм	25.6 мм	32 мм	37.6 мм	47.8 мм	60 мм
Внутренний диаметр, d2		9.7 мм	12.6 мм	14.3 мм	16.5 мм	21.2 мм	27 мм	32.7 мм	42 мм	53.5 мм
Толщина, T мм	HF	0.3 (0.25)	0.3 (0.25)	0.3 (0.25)	0.3 (0.25)	0.3 (0.25)	0.3 (0.25)	0.3 (0.25)	0.4 (0.3)	0.4 (0.3)
Толщина, T мм	HFP	-	-	0.6 (±0.05)	0.6 (±0.05)	0.6 (±0.05)	0.6 (±0.05)	-	-	-
Допустимая погрешность		±0.25 мм	±0.25 мм	±0.25 мм	± 0.25 мм	±0.25 мм	±0.3 мм	±0.3 мм	±0.35 мм	±0.35 мм
Количество складок трубы на 100 мм		≥ 26	≥ 24	≥ 23	≥ 22	≥ 21	≥ 19	≥ 18	≥ 14	≥ 13
Минимальный радиус изгиба		до 20 мм	до 30 мм	до 30 мм	до 40 мм	до 40 мм	до 50 мм	до 80 мм	до 120 мм	до 150 мм
Рекомендуемое рабочее давление		17 кгс/см²	15 кгс/см²	15 кгс/см²	12 кгс/см²	12 кгс/см²	10 кгс/см²	10 кгс/см²	5 кгс/см²	4 кгс/см²
Максимальная рабочая температура		130°C
Стандартная длина бухты		60 м	60 м	50 м	40 м	30 м	30 м	20 м	10 м	10 м

HF: Термообработанная нержавеющая труба
HFP: Термообработанная нержавеющая труба в защитной ПЭ-оболочке
Цвет HFP: белый (по умолчанию), голубой, красный

Как ведет себя гофрированная труба отожженная при изгибах

Проходное сечение остается неизменным
Микротрещины не образуются
Механическое напряжение металла не возникает

Ключевые преимущества гофрированной трубы из нержавеющей стали

Гибкость и прочность – гофрированная структура компенсирует тепловое расширение и вибрации без деформации.
Коррозионная стойкость к морской воде, пищевым кислотам и едкому хлору благодаря молибдену.
Термо- и морозостойкость – подходят для систем отопления, водоснабжения и даже наружного монтажа, не боится разморозки.
Коэффициент линейного расширения при нагреве до 50°С в 20 раз меньше, чем у пластиковых труб: Расширение трубы 55 мм (0,055 м) на 100 м. Расширение пластиковых труб 1-3 м на 100 м
Повышенная жаропрочность. Не теряет своих свойств при температурах до 600 0С и обладает лучшим сопротивлением ползучести при высоких температурах
Внутренняя поверхность труб не подвержена зарастанию за счет использования полированной ленты из нержавеющей стали и турбулентности потока
Нулевая кислородная проницаемость – защищает систему от коррозии и продлевает срок службы.
При изгибах не нарушается проходное сечение, не образуются микротрещины и не возникает механическое напряжение металла
Экологичность – безопасны для питьевой воды, не выделяют вредных веществ.
Простой монтаж – фитинги быстрой фиксации и гибкость труб упрощают установку даже в труднодоступных местах.

Применение гофрированной трубы из нержавеющей стали

Гофрированные трубы из нержавеющей стали используются в различных сферах, например:

Системы водоснабжения: горячее и холодное, допустимы прямые подключения к бойлерам, котлам, сантехнике, гибкие подводки, разводка труб.
Отопление: как магистрали радиаторного отопления и тёплых полов, при обвязке котлов.
Газоснабжение: при условии сертифицированных фитингов и труб (жёлтая маркировка).
Солнечные системы: для подключения солнечных коллекторов, где важна термостойкость.
Вентиляция и кондиционирование
Кабель-каналы: защита электропроводки
Пожаротушения: гибкие и надежные соединения
Бассейны и купели: обогрев, циркуляция воды
Промышленность: перекачка технических жидкостей, систем пневматики и вентиляции.

Ограничения: более высокая стоимость по сравнению с пластиком, требует аккуратности при изгибе — нельзя деформировать гофру, не допускается монтаж под углом изгиба ниже минимального радиуса.

Монтаж гофрированной трубы из нержавеющей стали

Гибкая нержавейка соединяется с помощью резьбовых латунных фитингов(муфт), изготовленных из латуни марки ЛС 59-1. Срок службы гофротрубы нержавеющей составляет более 30 лет, а гарантия на товар — 2 года. Благодаря своей структуре, она устойчива к образованию изломов и трещин, а также не боится «заморозки». Гофрированная труба из нержавеющей стали не требует специализированного инструмента или навыков монтажа. При сгибании она не меняет проходное сечение и не боится гидроудара, что делает процесс установки быстрым и удобным.

Некоторые правила монтажа:

Труба режется роликовым труборезом строго между волнами гофры — по впадине, а не по гребню. Рез должен быть перпендикулярен оси трубы.
Заусенцы после реза удаляют.
Сплющивать и заламывать трубу при резке нельзя: заломленный участок восстановлению не подлежит, его вырезают.
Гофрированную трубу можно замоноличивать в стяжку и штробы. При заливке бетоном рекомендуется применять исполнение в полиэтиленовой оболочке — она защищает металл от контакта с раствором.

Важно: не допускается контакт гофрированных труб из нержавеющей стали с конструкциями из низколегированных, углеродистых сталей.
